ECODAN „viskas-viename“ sistema

ECODAN „viskas-viename“ sistema

EHST30D-YM9D

Naujiena
Naujiena

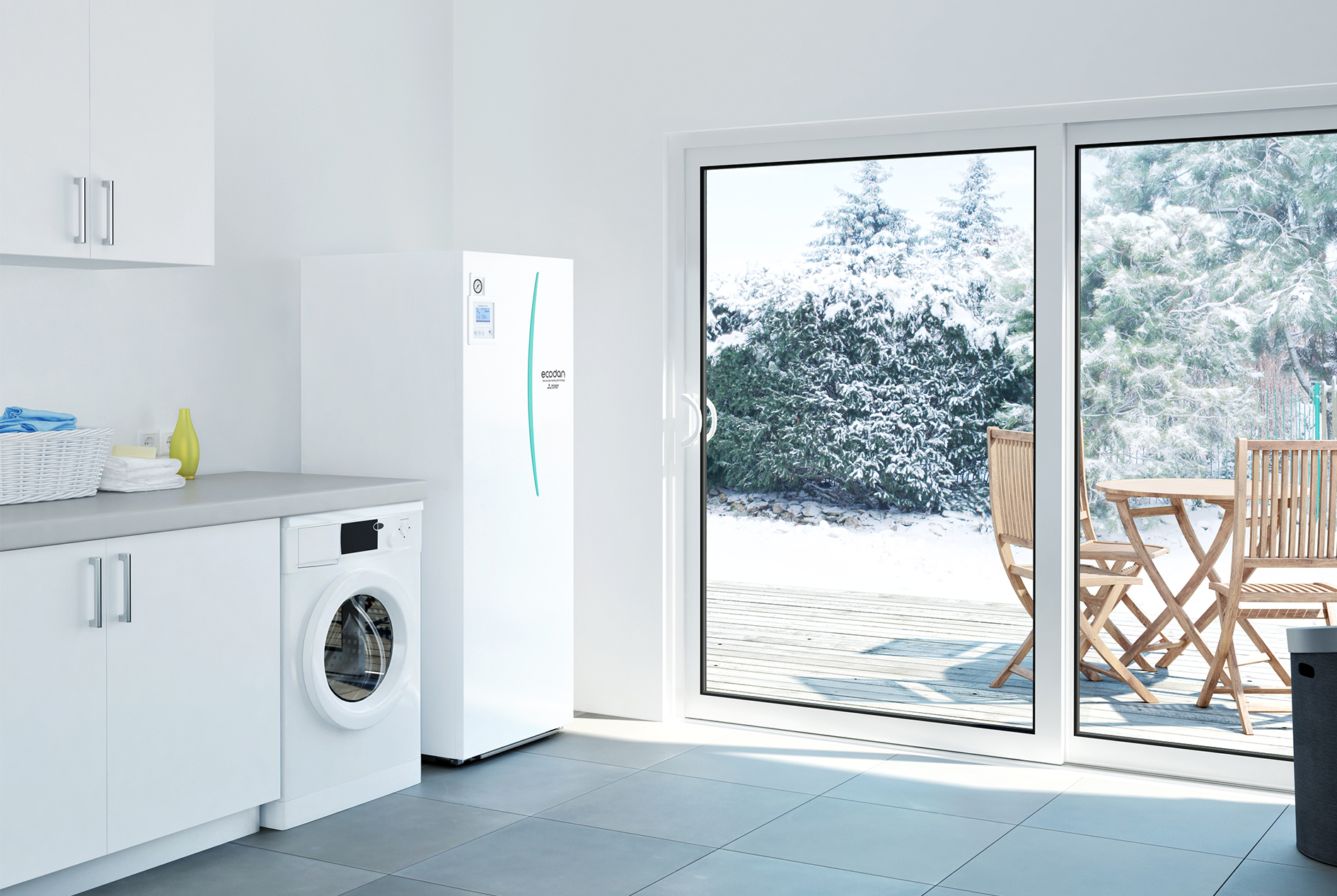

ECODAN „viskas-viename“ sistema EHST30D-YM9D

Kompaktiškoji oras-vanduo ECODAN „viskas-viename“ sistema su integruotu 300 l boileriu šildo patalpas ir ruošia karštą vandenį buitiniam vartojimui.

Oras-vanduo Ecodan Next Generation šildymo sistema galima dviejų tipų:
Split tipo sistema – tarp išorinio ir vidinio įrenginio cirkuliuoja šaltnešis R32, montavimui ir techniniam aptarnavimui reikalingi šaltnešio darbai.
Package tipo sistema – tarp išorinio ir vidinio įrenginio cirkuliuoja termofikatas, montavimui ir aptarnavimui užtenka santechninių darbų.

Kompaktiškoji oras-vanduo ECODAN „viskas-viename“ sistema su integruotu 300 l boileriu šildo patalpas ir ruošia karštą vandenį buitiniam vartojimui.

Techninės specifikacijos:

PUD-SHWM80YAA
Šildymas:
Zubadan technologija
Split
Garantuoto ekonomiško veikimo temp. ribos , šildant (oC)
-28
Nominali galia (kW)
8,0
A7/W35 / Galia/ Elektros suvart./ COP**
6/1,19/5,03
Pdesign / SCOP 35°C* /ɳs %
8/A+++/4,48/179
Šildymo galia (Min.-Nom.-Maks.) A2/W35
3,1 - 8,0 - 9,5
lšskiriamos šilumos kiekis -15°C /+35°C
8,8
lšskiriamos šilumos kiekis -15°C /+50°C
8,2
Kiti duomenys:
Matmenys (ilgis x aukštis x gylis) (mm)
1050x1020x480
Svoris (kg)
115
Triukšmo lygis (SPL)
42
Vamzdžių skersmuo (skysčių/dujų) (in)
1/4" / 1/2"
Maks.aukščių skirtumas (m)
30
Min / Maks. vamzdžių ilgis (m)
2-30
Maks.darbinė srovė (A)
8
Rekomenduojamas saugiklis (A)
3×16
Maitinimo įtampa (V/F/Hz)
400/3/50
Vandens srautas (l/min)
9 - 22,9
Šaltnešis
R32

Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D.
*Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013.
** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.

PUD-SHWM100YAA
Šildymas:
Zubadan technologija
Split
Garantuoto ekonomiško veikimo temp. ribos , šildant (oC)
-28
Nominali galia (kW)
10,0
A7/W35 / Galia/ Elektros suvart./ COP**
8/1,6/5
Pdesign / SCOP 35°C* /ɳs %
10/A+++/4,45/178
Šildymo galia (Min.-Nom.-Maks.) A2/W35
3,2 - 10,0 - 12,4
lšskiriamos šilumos kiekis -15°C /+35°C (kW)
10,7
lšskiriamos šilumos kiekis -15°C /+50°C
10,3
Kiti duomenys:
Matmenys (ilgis x aukštis x gylis) (mm)
1050x1020x48
Svoris (kg)
121
Triukšmo lygis (SPL)
42
Vamzdžių skersmuo (skysčių/dujų)
1/4" / 1/2"
Maks.aukščių skirtumas (m)
30
Min / Maks. vamzdžių ilgis (m)
2-30
Maks.darbinė srovė (A)
10
Rekomenduojamas saugiklis (A)
3×16
Maitinimo įtampa (V/F/Hz)
400/3/50
Vandens srautas (l/min)
14,3 - 34,4
Šaltnešis
R32

Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D.
*Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013.
** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.

PUD-SHWM120YAA
Šildymas:
Zubadan technologija
Split
Garantuoto ekonomiško veikimo temp. ribos , šildant (oC)
-28
Nominali galia (kW)
12
A7/W35 / Galia/ Elektros suvart./ COP**
10/2,08/4,80
Pdesign / SCOP 35°C* /ɳs %
12/A+++/4,43/177
Šildymo galia (Min.-Nom.-Maks.) A2/W35
3,2 - 12,0 - 13,2
lšskiriamos šilumos kiekis -15°C /+35°C (kW)
12,3
lšskiriamos šilumos kiekis -15°C /+50°C
12
Kiti duomenys:
Matmenys (ilgis x aukštis x gylis) (mm)
1050 x 1020 x 480
Svoris (kg)
121
Triukšmo lygis (SPL)
46
Vamzdžių skersmuo (skysčių/dujų)
1/4" / 1/2"
Maks.aukščių skirtumas (m)
30
Min / Maks. vamzdžių ilgis (m)
2-30
Maks.darbinė srovė (A)
12
Rekomenduojamas saugiklis (A)
3 x16
Maitinimo įtampa (V/F/Hz)
400 / 3 / 50
Vandens srautas (l/min)
14,3 - 34,4
Šaltnešis
R32

Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D.
*Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013.
** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.

PUD-SHWM140YAA
Šildymas:
Zubadan technologija
Split
Garantuoto ekonomiško veikimo temp. ribos , šildant (oC)
-28
Nominali galia (kW)
14,0
A7/W35 / Galia/ Elektros suvart./ COP**
12/2,55/4,70
Pdesign / SCOP 35°C* /ɳs %
14/A+++/4,43/177
Šildymo galia (Min.-Nom.-Maks.) A2/W35
3,5 - 14,0 - 14,6
lšskiriamos šilumos kiekis -15°C /+35°C (kW)
14,2
lšskiriamos šilumos kiekis -15°C /+50°C
14,0
Kiti duomenys:
Matmenys (ilgis x aukštis x gylis) (mm)
1050 x 1020 x 480
Svoris (kg)
122
Triukšmo lygis (SPL)
48
Vamzdžių skersmuo (skysčių/dujų)
1/4" / 1/2"
Maks.aukščių skirtumas (m)
25
Min / Maks. vamzdžių ilgis (m)
2-25
Maks.darbinė srovė (A)
12
Rekomenduojamas saugiklis (A)
3 x16
Maitinimo įtampa (V/F/Hz)
400 / 3 / 50
Vandens srautas (l/min)
14,3 - 34,4
Šaltnešis
R32

Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D.
*Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi. Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013.
** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.

PUD-SWM80YAA
Šildymas:
Power Inverter
Split
Garantuoto ekonomiško veikimo temp. ribos , šildant (oC)
-25
Nominali galia (kW)
8,0
A7/W35 / Galia/ Elektros suvart./ COP**
6,0/1,26/4,76
Pdesign / SCOP 35°C* /ɳs %
8/A+++/4,4/176
Šildymo galia (Min.-Nom.-Maks.) A2/W35
3,1 - 8,0 - 9,3
lšskiriamos šilumos kiekis -15°C /+35°C (kW)
7,3
lšskiriamos šilumos kiekis -15°C /+50°C
6,6
Kiti duomenys:
Matmenys (ilgis x aukštis x gylis) (mm)
1050 x 1020 x 480
Svoris (kg)
114
Triukšmo lygis (SPL)
42
Vandens srautas (l/min)
9,0-22,9
Maks.paruošiamo vandens temperatūra (oC)
60
Vamzdžių skersmuo (skysčių/dujų) (in)
1/4”-1/2”
Min / Maks. vamzdžių ilgis (m)
2-30
Maks.aukščių skirtumas (m)
30
Rekomenduojamas saugiklis (A)
3x16
Maks.darbinė srovė (A)
8
Maitinimo įtampa (V/F/Hz)
400 / 3 / 50
Šaltnešis
R32

Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D.
* Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi.
Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013.
** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.

PUD-SWM100YAA
Šildymas:
Power Inverter
Split
Garantuoto ekonomiško veikimo temp. ribos , šildant (oC)
-25
Nominali galia (kW)
10
A7/W35 / Galia/ Elektros suvart./ COP**
8,0/1,6/5,0
Pdesign / SCOP 35°C* /ɳs %
10/A+++/4,43/177
Šildymo galia (Min.-Nom.-Maks.) A2/W35
3,2 - 10,0 - 12,1
lšskiriamos šilumos kiekis -15°C /+35°C (kW)
9,0
lšskiriamos šilumos kiekis -15°C /+50°C
8,5
Kiti duomenys:
Matmenys (ilgis x aukštis x gylis) (mm)
1050x1020x48
Svoris (kg)
120
Triukšmo lygis (SPL)
44
Vandens srautas (l/min)
14,3 - 34,4
Maks.paruošiamo vandens temperatūra (oC)
60
Vamzdžių skersmuo (skysčių/dujų) (in)
1/4" / 1/2"
Min / Maks. vamzdžių ilgis (m)
2-30
Maks.aukščių skirtumas (m)
30
Rekomenduojamas saugiklis (A)
3×16
Maks.darbinė srovė (A)
10
Maitinimo įtampa (V/F/Hz)
400/3/50
Šaltnešis
R32

Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D.
* Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi.
Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013.
** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.

PUD-SWM120YAA
Šildymas:
Power Inverter
Split
Garantuoto ekonomiško veikimo temp. ribos , šildant (oC)
-25
Nominali galia (kW)
12,0
A7/W35 / Galia/ Elektros suvart./ COP**
10,0/2,13/4,70
Pdesign / SCOP 35°C* /ɳs %
12/A+++/4,4/176
Šildymo galia (Min.-Nom.-Maks.) A2/W35
3,2 - 12,0 - 12,7
lšskiriamos šilumos kiekis -15°C /+35°C (kW)
10,4
lšskiriamos šilumos kiekis -15°C /+50°C
9,5
Kiti duomenys:
Matmenys (ilgis x aukštis x gylis) (mm)
1050 x 1020 x 480
Svoris (kg)
120
Triukšmo lygis (SPL)
46
Vandens srautas (l/min)
14,3 - 34,4
Maks.paruošiamo vandens temperatūra (oC)
60
Vamzdžių skersmuo (skysčių/dujų) (in)
1/4" / 1/2"
Min / Maks. vamzdžių ilgis (m)
2-30
Maks.aukščių skirtumas (m)
30
Rekomenduojamas saugiklis (A)
3×16
Maks.darbinė srovė (A)
12
Maitinimo įtampa (V/F/Hz)
400/3/50
Šaltnešis
R32

Nurodyti duomenys kartu su vidiniu įrenginiu EHST20D-YM9D.
* Sistemos efektyvumas pateikiamas kartu su sistemos integruotu temperatūros reguliatoriumi.
Išorinį įrenginį montuojant su kitu deriniu, efektyvumas perskaičiuojamas. SCOP sezoninis našumo koeficientas. SCOP vidutinei klimato zonai pagal ErP direktyvą 811/ 2013.
** Nurodyti duomenys pagal direktyvą En14511, įeina atitirpinimas ir dalinės apkrovos.

EHST30D-YM9D
Duomenys:
Sistemos tipas
Split
Karšto vandens talpa (l)
300
Energijos klasė šildymui/W35ºC
A+++
Klasė
A
Triukšmo lygis (PWL)
40
Elektrinis šildytuvas (kW)
9 (3+6)
Matmenys (mm) (ilgis x aukštis x gylis)
595 x 2050 x 680
Minimalus patalpos aukštis,reikalingas pastatyti įrenginį (mm)
2250
Svoris (tuščia – be vandens) (kg)
116
Svoris (pilna – su vandeliu) (kg)
425
Maks. srovės temp. (°C)
60
Min. srovės temp. (°C)
20
Saugiklis / kaitintuvas (A)
3 x 16
Įtampa (V/fazė/Hz)
400/3/50
Darbinė srovė
13
Min-maks. temp. nustatymas ( °C)
0 - 35
Užtikrinama vidaus temperatūra °C
10 - 30

! Suteikiama 5 metų garantija, jei įrangos montavimą atliko sertifikuoti montuotojai.

Atsisiųsti pdf

Kas tai yra Ecodan Next Generation „viskas-viename“ sistema?

Ecodan Next Ge­neration sistema susideda iš dviejų komponentų – aeroterminio (oras-vanduo) šilumos siurblio lauko įrenginio, kurio galia parenkama priklausomai nuo būsto šildymo poreikio, ir vidinės dalies – „viskas viename“ Ecodan talpyklos (šios abi dalys tarpusavyje sujungiamos vamzdynu). Vidinė įrenginio dalis, savo dizainu panaši į šaldytuvą, tačiau joje įrengti visi reikalingi katilinės komponentai ir netgi  karšto buitinio vandens talpa (boileris). Dėl savo kompaktiško dizaino lengvai įdiegiama į visų tipų pastatus, jai net nėra būtina atskira katilinės patalpa (galima montuoti garaže, vonioje, virtuvėje ir pan.).

Ekologiška sistema, pažangiausios technologijos

Lauko ore pilna energijos, kurią Ecodan Next Generation sistema naudoja namų ir buitinio karšto vandens šildymui. Dėl unikalių Ecodan technologijų žymiai sumažinamos Jūsų šildymo sąskai­tos. Sistema Ecodan Next Generation tiekia didžiausią šilu­mą minimaliomis energijos sąnaudomis ir išskiria 30-50 procentų mažiau anglies dvideginio, lyginant su įprastinėmis šildymo sistemomis.

Ekologiška sistema, pažangiausios technologijos

Energijos suvartojimo istorija

Naujoji Ecodan Next Generation sistema (D versija) suteikia galimybę stebėti energijos sąnaudas patalpų šildymui bei buitinio karšto vandens ruošimui ir lengviau kontroliuoti savo šildymo kaštus, varijuojant temperatūros nustatymais.

Energijos suvartojimo istorija

Dvi namo zonos skirtingai temperatūrai palaikyti

Jei pageidaujate išplėsti patalpų temperatūros reguliavimo galimybes, namą galima padalinti į dvi zonas ir belaidžių temperatūrinių jutiklių pagalba jose palaikyti skirtingą temperatūrą.

Dvi namo zonos skirtingai temperatūrai palaikyti

Paprastas ir efektyvus valdymas

Prie Ecodan sistemos rekomenduojame įsigyti belaidį valdymo pultelį su kambario temperatūros jutikliu PAR-WT60R-E, kuris stebės Jūsų šildymą ir karšto vandens ruošimą. Dieną, pašildžius saulei maksimaliai sumažinamas energijos suvartojimas, efektyviai palaikoma pasirinkta patalpų ir optimaliausia vandens temperatūra šildymo sistemoje.

Paprastas ir efektyvus valdymas

Intelektuali sistema

Ecodan Next Generation sistema automatiškai prisitaiko pagal lauko ir vidaus faktorius, pvz., pašvietus saulei, maksimaliai sumažinamas energijos sunaudojimas. Palaikoma jūsų pasirinkta patalpų temperatūra ir optimaliausia vandens temperatūra šildymo sistemoje.

Intelektuali sistema

Nuotolinis valdymas

„MELCloud“, MITSUBISHI ELECTRIC naujausioji nuotolinio valdymo sistema, leidžia Jums kontroliuoti savo šildymo įrenginį tiesiogiai per išmanųjį telefoną ar kompiuterį, kur bebūtumėte – namie ar kelyje. Tam sistemoje tereikės įdiegti papildomą priedą – wifi adaptorių MAC-567IF-E ir prisijungti prie specialios „MELCloud“ programos.

Nuotolinis valdymas

Paprasta reguliuoti, kai esate toli nuo namų

Jei išvykstate iš namų ilgesniam laikui, tiesiog paspauskite piktogramą, kurioje pavaizduotas lagaminas, ir tada nustatymai automatiškai koreguojami maksimaliam energijos taupymui.

Paprasta reguliuoti, kai esate toli nuo namų

Apsauga nuo kalkėjimo

Įdiegtas itin efektyvus filtras, apsaugantis Ecodan talpyklas nuo užkalkėjimo ir užtikrinantis ilgą bei sklandų įrangos tarnavimo laiką.

Apsauga nuo kalkėjimo

170,200,300  l buitinio karšto vandens šildytuvas

ECODAN „viskas-viename" talpykloje gali būti  integruotas skirtingų dydžių (170,200,300l) buitinio karšto vandens šildytuvas ir visi reikalingi katilinės komponentai pritaikyti Jūsų asmeniniams poreikiams. Talpykla gauna energiją iš aeroterminio šilumos siurblio su nauju šaltnešiu R32  lauko bloko ir perduoda ją į šildymo sistemq patalpų šildymui, o taip pat buitinio karšto vandens ruošimui. Kombinuojant su saulės energija, dar labiau sumažinami šildymo kaštai, taip dar labiau tausojama gamta ir jos ištekliai.

170,200,300  l buitinio karšto vandens šildytuvas

Sinchronizuotas šildymas

Skirtingai nuo analogų rinkoje, sistemoje Ecodan Next Generation patalpų šildy­mas ir karšto buitinio vandens ruošimas yra sinchronizuoti procesai.

Sinchronizuotas šildymas

Visiškai naujos valdymo technologijos

Ecodan - tyli, naši ir aplinkai nekenksminga šildymo sistema, kuri sukuria malonų namų klimatą. Unikali ECODAN technologija užtikrina maksimalią šilumą ir minimalias energijos sąnaudas.

Visiškai naujos valdymo technologijos

Ecodan Next Ge­neration sistema

Dabar MITSUBISHI ELECTRIC patentuota Ecodan Next Ge­neration sistema (pati naujausia versija D) yra dar efektyvesnė, joje įdiegta įvairių technologinių naujovių, užtikrinančių dar efektyvesnį šildymo sistemos darbą ir patogesnį naudojimą. Šilumos siurblyje naudojamas šaltnešis R32 yra draugiškas aplinkai ir taupo energiją. Tokiu būdu įrenginys prisideda prie aplinkos tausojimo.

Ecodan Next Ge­neration sistema

Saugi investicija

MITSUBISHI ELECTRIC visus tyrimus atlieka savose laboratorijose. Pagrindiniai komponentai, pagaminti savose gamyklose, kur reglamentuota itin griežta kokybės kontrolė. Tai reiškia, mes galime garantuoti aukštą kiekvieno parduodamo produkto kokybę. MITSUBISHI ELECTRIC atstovauja įgaliotoji pardavimų bendrovė Lietuvoje. Visi sandoriai yra sudaromi tik su partneriais arba platintojais. Produktus diegia tik akredituoti montuotojai. Taip užtikrinama kokybė visoje grandinėje nuo gamintojo iki vartotojo, todėl jūsų pasirinkti produktai yra saugi investicija. Tai ilgalaikė ir rūpesčių nekelianti nuosavybė.

Saugi investicija
